Baofeng DM-1701 s OpenGD77 firmwareom

DM-1701 je jeftin VHF/UHF DMR/FM ručni uređaj koji uz OpenGD77 postaje puno fleksibilniji i praktičniji za radioamaterski rad.

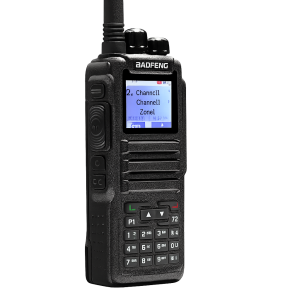

Baofeng DM-1701 je povoljan dvofrekventni (VHF/UHF) DMR/FM ručni uređaj koji je u originalnoj verziji namijenjen komercijalnoj DMR uporabi.
U radioamaterskoj zajednici postao je posebno zanimljiv zahvaljujući alternativnom firmwareu OpenGD77 koji uređaj praktički pretvara u potpuno drugačiju,
mnogo fleksibilniju radioamatersku stanicu.

VHF/UHF
DMR Tier II
FM
Open-source firmware

Što je OpenGD77?

OpenGD77 je open-source firmware razvijen od radioamatera za određene DMR uređaje (među njima i DM-1701).

Instalacijom OpenGD77 firmwarea:

uklanja se tvornički (zatvoren) firmware
dobiva se radioamaterski prilagođen sustav rada
pojednostavljuje se logika rada s Talk Groupama
dobiva se znatno bolja kontrola nad uređajem

Ukratko: uređaj postaje daleko praktičniji za radioamatersku uporabu.

Zašto koristiti OpenGD77 umjesto tvorničkog firmwarea?

Originalni firmware često je:

kompliciran za programiranje
spor u radu
nelogičan u organizaciji kanala i zona
ograničen po pitanju funkcionalnosti

OpenGD77 donosi:

VFO način rada (nije sve vezano isključivo uz kanale)
lakše biranje Talk Groupa direktno s tipkovnice
bolje skeniranje
jednostavniji koncept rada
stabilniji rad u DMR modu
brzo prebacivanje između TG-ova bez izrade novih kanala

Tehničke karakteristike DM-1701

VHF	136–174 MHz
UHF	400–470 MHz
Modovi	Analogni FM + DMR (Tier II)
Snaga	cca 1W / 5W
Baterija	Li-Ion
Programiranje	putem CPS-a (računalo)

Nakon instalacije OpenGD77 firmwarea uređaj zadržava sve osnovne RF karakteristike, ali dobiva znatno napredniji način rada.

Kako radi DM-1701 s OpenGD77 firmwareom?

Klasični DMR kanal obično unaprijed definira:

Time Slot
Talk Group
Color Code
RX lista
Digital Contact

OpenGD77 logika: uređaj može raditi u Channel modu (klasično) i VFO modu (fleksibilno, slično analognom radu).

Na jednom repetitorskom kanalu možeš ručno:

promijeniti Talk Group
promijeniti TS
promijeniti snagu
aktivirati drugu grupu bez kreiranja novog kanala

Talk Group rad na OpenGD77

Jedna od najvećih prednosti OpenGD77 je dinamički rad s TG-ovima.
Umjesto da za svaki TG imaš zaseban kanal (npr. TG219, TG9, TG91…), možeš ostati na jednom repetitorskom kanalu i tipkovnicom unijeti broj TG-a.

Praktično:

ostaneš na istom kanalu
uneseš TG broj
uređaj odmah odašilje prema toj grupi

Simplex rad

DMR simplex = direktna RF-RF veza između stanica, bez repetitora i bez interneta (nema BrandMeister interkonekcije).

Uobičajena simplex postavka (ako lokalno nije drugačije dogovoreno):

Color Code	CC1
Time Slot	TS1
Talk Group	TG99

Važno: obje stanice moraju imati iste postavke (CC, TS i TG), inače veza neće biti uspostavljena.
TG99 je međunarodno prihvaćena simplex grupa, ali mogući su i drugi TG-ovi ako postoji lokalni dogovor.

Kod simplex rada:
